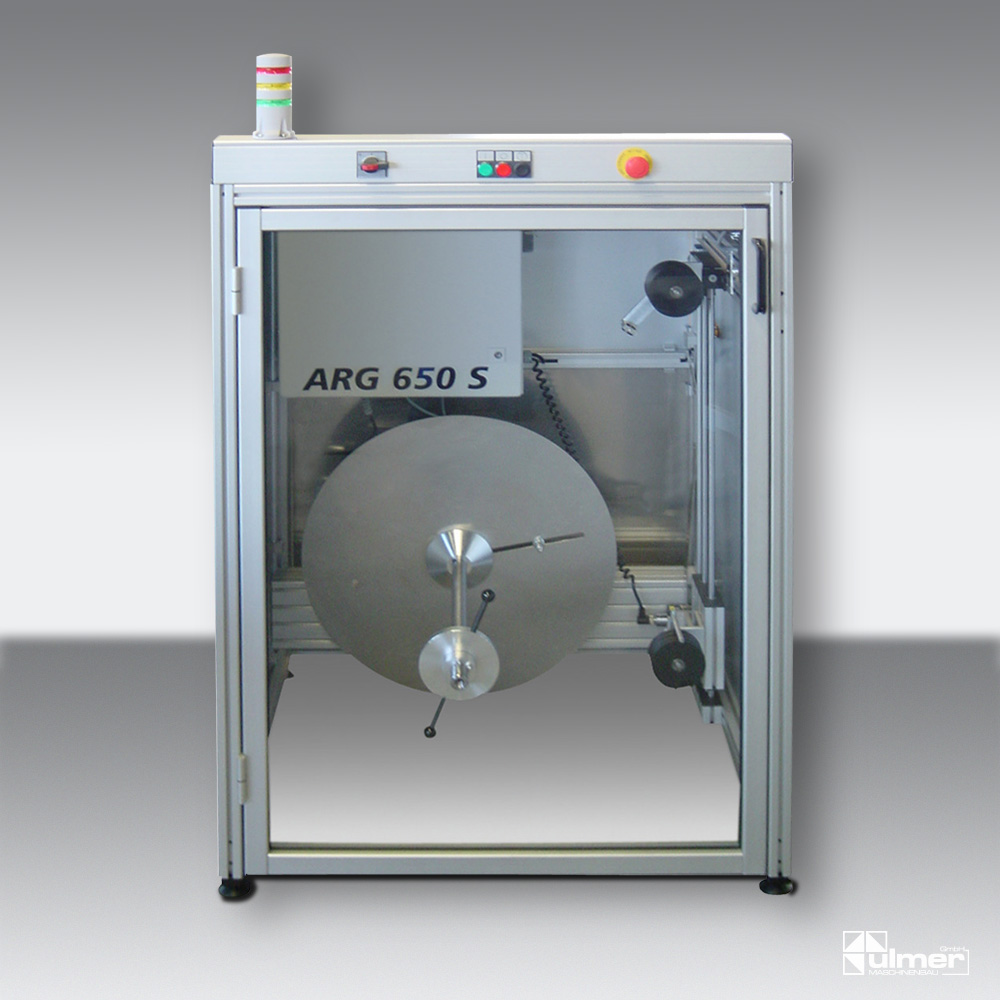

Das Abrollgerät ARG650 S wurde als kompakte und leistungsstarke Abwickelvorrichtung für Spulen bis 650mm Flanschdurchmesser konzipiert. Mittels des integrierten Kabelspeichers können Leitungen mit geringem Gegenzug dem nachgeschalteten Fertigungsprozess zugeführt werden. Der Kabelspeicher kann bei Bedarf mit Zusatzgewichten beschwert werden. Zum leichten bedienen wurde eine besonders große Schutztür am Abrollgerät angebracht.
Mittels eines Hubwagens wird die Spule in das Abrollgerät und auf die Aufnahmewelle gefahren und manuell mit einem Spannkonus fixiert.
Die Spannkonusse können an unterschiedliche Spulentypen kundenspezifisch angepasst werden.
Ausstattung: Signallampe bei Störung, Betrieb und Materialende.
Das ARG650 S ist so aufgebaut, dass mehrere Geräte in einer Linie aufgestellt werden können. Der Kabelspeicher kann innerhalb des Gerätes verschoben werden. So können zwei oder mehr Leitungen störungsfrei abgewickelt werden
Antriebsmotor: | Drehstrommotor |
Geschwindigkeit: | bis 3 m/s |
Länge: | 970 mm |
Tiefe: | 900 mm |
Höhe: | 1600 mm |
Speichervolumen: | ca. 4 m |
min. Spulengröße: | 300 x 400 mm |
max. Spulengröße: | 650 x 400 mm |
Auslaufhöhe: | 1090 mm |
max. Spulengewicht: | 100 kg |
Geschwindigkeitsregelung: | Analogsensor |
Gerätgewicht: | 120 kg |
Elektroanschluss: | 230 V, 50-60 Hz |
